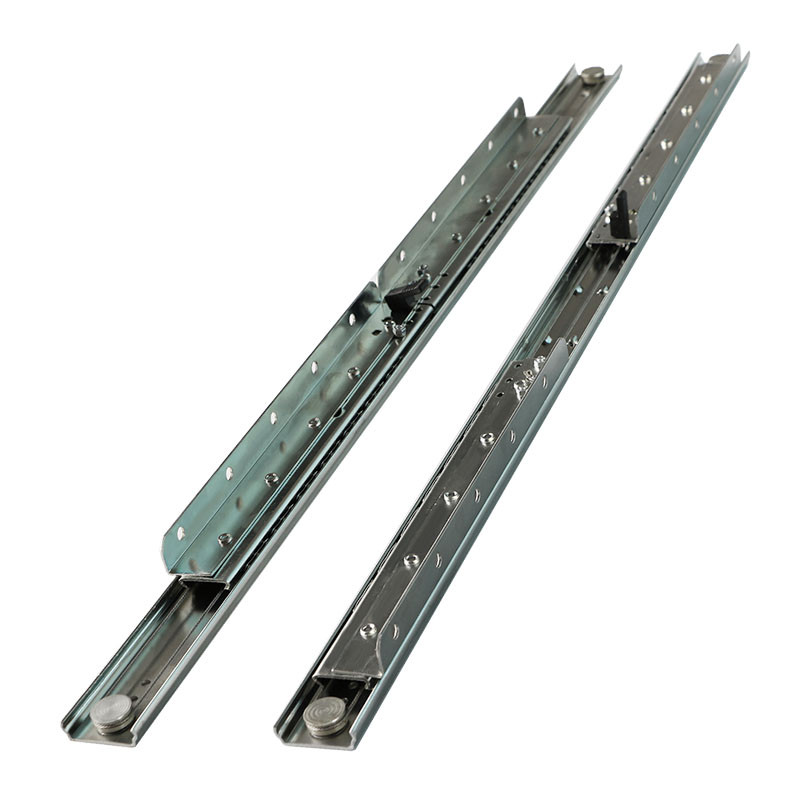

Механізм для важкого розсувного столу 1400/1040 ТЛ-03

Синхронна система для важкого розсувного столу ТЛ-03

Розсувна синхронна система для стола ТЛ-03 розроблена для важких розсувних столів із натурального дерева, вона розрахована на вага 120 кг. у точці найбільшої напруги. Система ТЛ-03 ідентична системі ТЛ-02, але розрахована на більшу вагу та виготовлена з товстішої сталі, завтовшки 2-2,5 мм.

Параметры:

Довжина механізму в закритому положенні, мм (A) — 1400
Довжина рухомої частини (крила), мм (B) — 550
Довжина вставки (вкладка), мм (C) — 1040
Довжина механізму у відкритому стані, мм (D) — 2140

Новатор TL -03 дає можливість збільшити розміри столу за допомогою механічного складання.
Можливе блокування руху в будь-якому зручному положенні за допомогою ексцентрикового фіксатора.
Витримує вагу до 120 кг. у крайній точці (точці найбільшої напруги).
Комплектація розсувного столу Новатор TL-03:
— розсувний механізм TL-03

Для повноцінного складання рекомендуємо використовувати:

-1 комплект напрямних штифтів для фіксації розсувного столу АКЛ-01-3 або АКЛ-01-4.

-для додаткової фіксації стола — клямка FS-01

За потреби складання вкладки використовуйте:

- універсальні петлі АКЛ-01-1

- петлі вкладки АКЛ-01-2

Для зручності складання вкладки столу використовуйте набір роликів RS-01

Каталог систем для розсувних столів: завантажити каталог

Раздвижной стол на базе ТЛ-03

Відеообзор

Відеоістокція

Розсувний стіл ТЛ-02 (03) своїми руками
